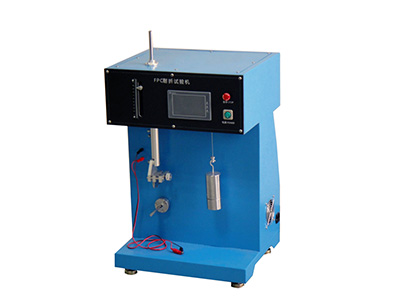

FPC耐撓折試驗機

FPC耐撓折試驗機 MY-FPC-1

產品編號：

上架時間： 2020/01/10

在線谘詢
產品詳情介紹


一、設備概要

FPC耐撓折試驗機主要用於能折撓之電路板（俗稱軟件電路板）作撓折測試；如手機、PDA、電子詞典、手提電腦等電子產品FPC軟板的耐撓折、耐屈折壽命檢測試驗。

二、設備特點

a. FPC耐撓折試驗機采用台灣步進電機驅動，高精度定位準確，低噪聲，可長時間使用；

b. FPC耐撓折試驗機采用特製之電源整流電路，提升電機及執行組件之長時間使用能力及抗幹擾；

c. 程控原點複位,無需用手將夾具對原位；

d. FPC耐撓折試驗機采用LCD顯示控製儀作程序輸入，PLC控製，步進馬達驅動；

e. 參數設置包含：折撓角度、速度、測試次數、及電機回複到原點等；自動計數,試料彎折至斷線無法通電時,並能自動停止操作。

三．技術規格

測試工位

1工位

曲折荷重

0~500或1000g

測試速度

10~120次/分鍾

測試行程

45~100mm

軟板最大寬度

5~100mm(max)

曲折R角

標配彎折弧度直徑1.0mm(可選配0.3mm,0.5mm,0.6mm,)

撓折角度

3~180°(可任意設定)

計數設定

0~999999次

體積

W500mm × D400mm × H750mm

重量

45kg

電源

1∮ AC 220V 3.5A(依國別或指定)
