1

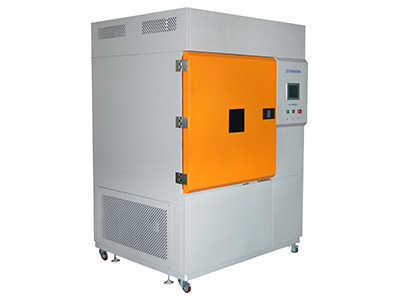

外觀圖

2

主要技術指示

符合標準：GB/T16422.3 , 15422.1 AATCCM16, ASTM-D4459

1、（水冷型）(模擬透過玻璃窗的光)

2、電源：交流380V/50Hz，總功率13KW

3、氙燈功率：3 KW（水冷型全太陽能光譜長弧氙燈）1支

 壽命: 1200小時

4、氙燈輻射強度：290-800NM  550-1120W/m2

5、觸發器功率3KW工作電壓交流220V電流25±3A.

6、試驗黑板溫度： 50℃--90℃可調

7、溫度均勻度：≤3℃

8、濕度範圍：55%HR -90%HR

9、弧中心至試樣的距離:250～600mm有效暴曬麵積 212500px2

10、工作室尺寸：950×950×800㎜（長深高）

11、燈管：1隻 （進口燈管）

13、噴水係統：噴水時間999分鍾可以設置，停噴時間999分鍾可以設置

14、外型尺寸：1550X1600X2000MM

15、轉盤：直徑750MM ，轉速：3-7轉/分鍾

3

結構與配置

1．整體式結構：由試驗箱體、加熱//光照/係統/電器控製組成

2．箱體材料： Sus304不鏽鋼.

3．箱體內膽： SUS304不鏽鋼板霧麵板

4．門  ：矽橡膠緊迫密封裝置。

5．樣架：全不鏽鋼製造，試樣固定位置可調、標準衝壓成型樣板

6．控製器：可編程觸摸屏控製器“Teelong氙燈專業控製器”。

7．對流：長軸專用電機

8．設備運行時序控製器

9．黑板溫度計BPT或黑標準溫度計BST

10．專用濾光器（透過玻璃窗的光）

11. 製冷係統：法國泰康壓縮機（6P）

4

控製係統

 控製係統是本設備最為重要係統之一，特采用10寸全觸摸屏控製器，綜合的電磁兼容設計和人性化的菜單設計，采用了公司自主研發編寫的PLC程序及自適應控溫技術進行溫度控製，使得設備操作完全簡單化，解決了以往PID控製技術需要多次參數整定，溫度過衝等弊病，控溫效果極佳。黑板溫度、空氣溫度、輻照強度、噴水時間、停噴時間、累計輻照能量、測試循環次數均可直接設定和顯示。微電腦智能控製，設定溫度後，儀表自行控製加熱功率，並顯示加熱狀態，控溫精確而穩定。超溫報警並自動切斷加熱電源。觸摸操作極為人性化，人機對應效果非常理想。

     觸摸之外主要電器配件，交流接觸器采用法國斯耐德型號：1210以及斯耐德熱繼電器確保長時間運行不出現電器損壞故障。中間繼電器采用全球知名品牌日本歐姆龍，220V 8大角可耐高電流而不易損壞。固態繼電器采用穩定性最好的台灣陽明品牌，型號：SSR40A非常適應要求高頻率穩定性極好的加熱加濕使用條件。安全保護電器采用台灣士研，安全保證耐用可靠，如若移動設備相序接反可及時報警提示並阻止設備啟動從而很好的保護設備安全運行。常用按鈕采用國內性能最佳品牌上海紅波不鏽鋼按鈕，安全美觀保用三年。變壓器采用國內電器第一品牌：正泰。規格500VA。電線電纜都用國內最著名品牌：金龍宇。各類電器的選擇都嚴格篩選並經過壽命試驗合格後的品牌供應商，以此來確保控製係統設計後的整體穩定性。

5

加熱係統

高頻使用的加熱絲在本係統中至關重要，選材不當的發熱管，使用壽命短，極易產生漏鬥短路現象，對於高要求的用戶來說極為不便和苦惱，並且嚴重影響生產檢驗進度。為此本公司研發最新新型陶瓷發熱架，陶瓷材料耐高溫，絕緣性好，不會產生漏電短路現象，中間穿聯德國進口發熱絲，線徑粗，耐高溫，耐幹燒。在發熱絲中間安插石英玻璃管，其重要功能就是防止發熱絲燒紅時，發軟並下墜而生產發熱絲與內箱金屬接觸產生短路等故障現象。此技術國內首創。

6

加濕係統

加濕管與加熱管同樣重要，選材不佳可發生漏電短路故障以及濕度加不起來常發設備故障，同時加濕係統分為內部加濕和外部加濕，內部加濕加濕速度快，但也容易帶動內箱溫度升高，導致控溫不穩，精度不高。因此本公司采用外部加濕結構，其優點是速度平穩而對內箱的順帶溫度影響很小，從而確保溫升平穩，加濕效果理想。最主要的是本公司加濕管采用U型設計外加超溫探針孔，發熱線也與加熱係統的，采用同等進口品牌，確保加濕管使用壽命長，長久耐用。

7

製冷係統

 1、製冷主要部件選用法國原裝進口泰康壓縮機2台3P，分別采用R404和R23杜邦環保冷媒，該品牌壓縮機曆經幾十年試驗使用驗證證實是目前全球最穩定的中型設備製冷配件。壓縮機為最封閉式，其結構簡單，但經久耐用。

        2、膨脹閥和電子閥都是製冷係統的主要部件，全部采用丹麥丹佛斯，油分和過濾器都采用美國艾默生，冷凍油選用最好的美國冰熊牌。製冷係統所用管路均采用進口紫銅材料，其優點是柔韌性好，不易斷裂，對於製冷係統長期震動的特性擁有最好的避震效果。

8

主要特點

1. 通風冷卻裝置：試驗箱溫度壓縮機製冷係統由溫控儀自動控製，箱內采用智能風冷係統降溫。

2.控製黑板溫度計采用有線傳輸技術，有效提高了控製精度。

3. 采用光纖傳輸測量氙燈輻射強度，避免因溫度原因導致測量值誤差的問題。

4. 在試樣架上安裝了黑板溫度計BPT或黑標準溫度計BST.

5. 裝置:為了記錄每次試驗工作時間，設備在操作麵板上設有定時器，可對設備時間進行控製，定時結束設備即自動關閉。

8. 保護裝置:為了使氙弧燈能正常工作，不致損壞，開門氙燈自動熄滅，全機停止工作的保護設施。

9

保護裝置

1. 超溫保護

2. 漏電保護

3. 缺水保護

10

使用條件

 電壓：380±10%V，50±1%Hｚ（氙燈點燈電壓：DV 170±10V）  功率：7KW

內循環用水：加濕、降雨等用蒸餾水或潔淨水（降雨用水可根據用戶需要自行確定   但係統不能承受強酸堿溶液），氙燈冷卻用去離子水或嚴格與金屬無接觸的蒸餾水。
