設備名稱：電池重物衝擊試驗機

設備型號：MY-ZW-1000

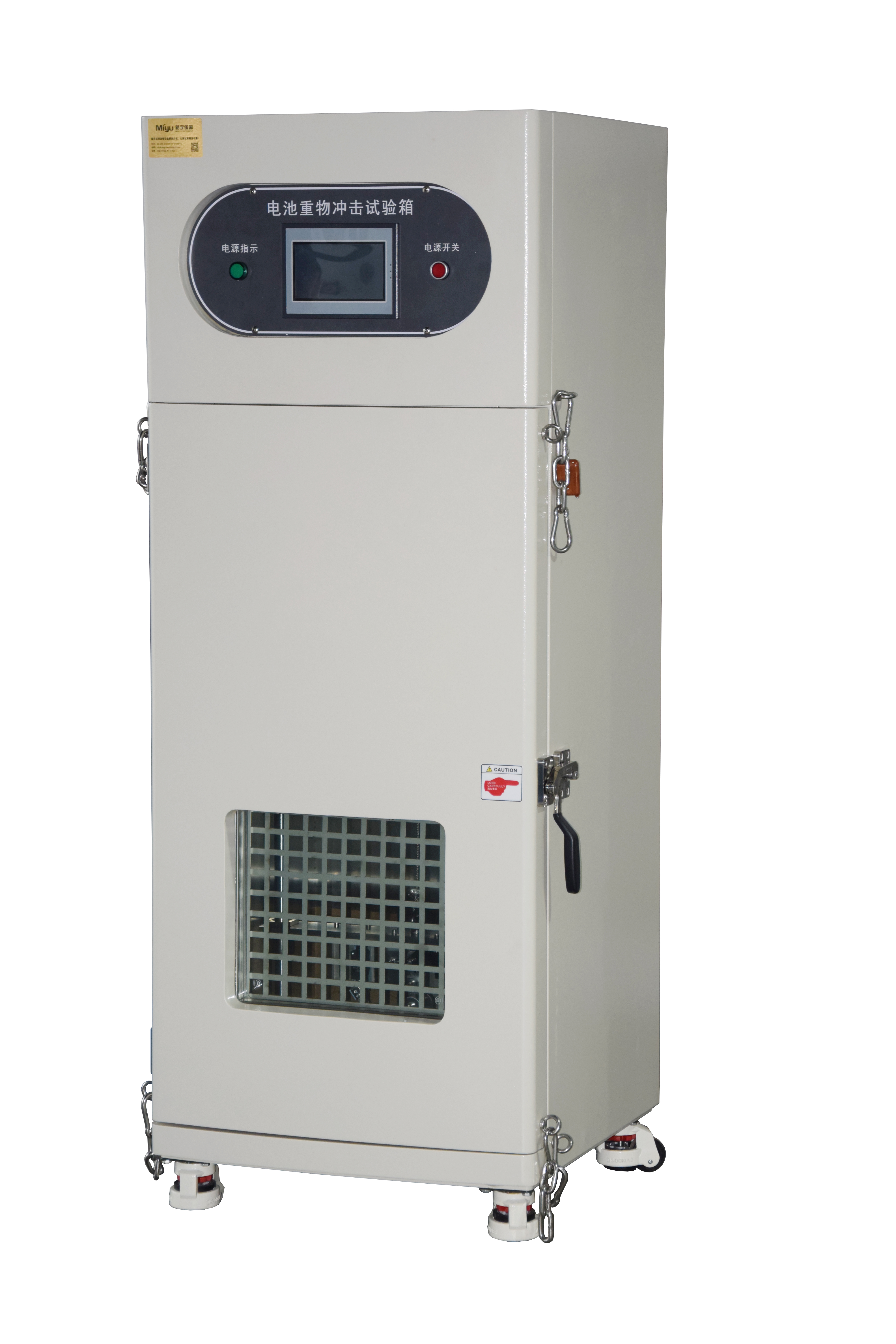

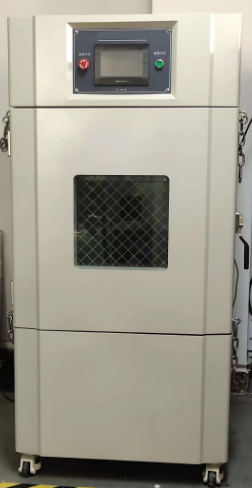

                                                                        （圖片僅供參考，請以實物為準）

一、設備概況

2.1產品用途 通過從不一同的高度的不同的重錘和不同的受力麵積測試電池的安全性能，按規定進行試驗，電池應不起火、不爆炸.

2.2衝擊試驗方法 試驗樣品電池要放在一平麵上。一根直徑 15.8mm 的棒十字交叉放置在樣品的中心位置上。一個9.1kg±0.1kg 的重物從 610mm 的高度跌落到樣品上。每個樣品電池隻要承受一次衝擊，每次試驗要使用不同的樣品。通過從不一同的高度的不同的重錘和不同的受力麵積測試電池的安全性能，按規定進行試驗，電池應不起火、不爆炸.

2.3試驗規則 將電池按照規定的試驗方法充滿電後，將電池置於平台表麵，將直徑為15.8mm±0.1mm的金屬棒橫置在電池幾何中心上表麵，采用重量為9.1kg±0.1kg的重物從610mm±25mm的高處自由落體狀態撞擊放有金屬棒的電池表麵，並觀察6h。要求圓柱型電池衝擊試驗時使其縱軸向與重物表麵平行，金屬棒與電池縱軸向垂直，方型電池和軟包裝電池隻對寬麵進行衝擊試驗。扣式電池進行衝擊試驗時將金屬棒橫跨過電池表麵中心。1個樣品隻做一次衝擊試驗。

接收標準：電池應不起火、不爆炸。

二、符合標準

GB36276/IEC62619/IEC62133/EN62619/UL1973

GB36276/IEC62619/IEC62133/EN62619/UL1642/UN38.3/UL1973）

GB 31241-2022《便攜式電子產品用鋰離子電池和電池組 安全要求》

SJ/T 11169-1998（UL1642：1995）《家用及商用電池安全標準》

GB/T 18287-2013《蜂窩電話用鋰離子電池總規範》

UN 38.3 《關於危險貨物運輸的建議書-試驗和標準手冊》第三部分 38.3 節

UL 1642《鋰電池標準》2054《家用和商用蓄電池組》

QB/T 2502-2000《鋰離子蓄電池總規範》

GB/T 21966-2008（IEC 62281：2004）《鋰原電池和蓄電池在運輸中的安全要求》



三、控製說明



3.1 動力源

伺服控製，高精度高度控製。

3.2 控製方式

PLC 觸摸控製,可觸摸手動輸入控製的高度,以及高度單位……等,測試時可顯示實際的測試結果,相對應的測試數據。

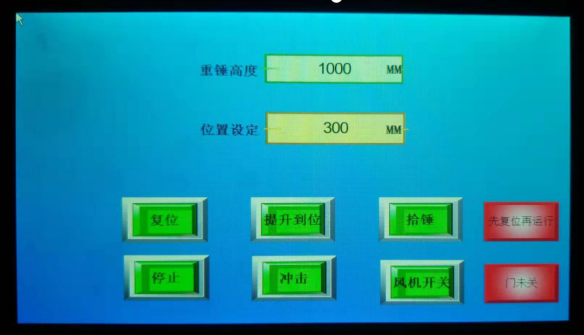

3.3控製界麵



3.3數據顯示



3.4防誤操作設計

防呆設計開門自動切斷運行，防止誤操作危險作業；



四、輔助功能

4.1 排煙功能

測試產生的煙霧廢氣可通過設備背部直徑 150mm排煙口通過管道排放到室外。

4.2 照明功能

門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態。

4.3 安全防爆

5.3.1 門裝有鋼化防爆玻璃，玻璃前麵安裝不鏽鋼絲隔網,增加安全性能,

5.3.2 門內部加焊了加強筋使門更加牢固增加強度；

5.3.3 外部的鏈接鉸鏈門鎖采用高強度的標準配件，安全,方便安裝與更換；

5.3.4 箱體底部後上方安裝泄壓裝置，當壓力到達壓力開關的壓力時，壓力門打開自動泄壓。(泄壓口設有防護網，防止電池爆炸燃燒物噴出)



五、技術參數

落球重量

9.1Kg±0.46Kg；

落下高度

0~1000mm 可調 (重物可以提起到一定高度，並下放，保證重物在垂直方向自由落體，不傾斜、不搖晃)；

顯示精度

0.1mm；

高度誤差

±5mm；

顯示方式

PLC 觸摸屏顯示測試參數；設定參數（高度）、運行、調試故障清除在觸屏完成

橫杠直徑

15.8mm±0.1mm (垂直橫放在電池中部，重物砸落在鋼棒上，鋼棒保持與方電池的底麵平行）；

內箱材質

內箱SUS304厚1.5mm不鏽鋼，

外箱材質

外箱1.5冷板靜電噴塗，

泄壓口

230*230mm

箱門

單向雙層門，雙層鋼化玻璃觀察窗，冷拉手門鎖,箱門加矽膠發泡迫緊條；

視窗尺寸

350mm*350mm；雙層防爆玻璃+內層SUS304不鏽鋼防拋射物網罩組成，可以有效防止出現爆炸等情況時防爆玻璃破碎飛濺出去，有效保護實驗人員安全。

有LED照明燈，設計有防爆玻璃隔離。，

升降方式

電動升降；，

上下衝擊麵

鋼板；20mm厚度

測試箱尺寸

600x600x1500mm（寬x深X高）

箱體外尺寸

約W850 X D850 X H1850mm；(具體以實物為準)

設備電源

AC 220V±10% 50HZ；

設備功率

1.0KW；

機台重量

約 450KG。

移動腳輪

箱體底部設計有4個中載型萬向腳輪，

可靠性

斷電不掉錘，運動中防掉設計。



六、安裝必備條件

6.1.重要申明

下述條件是正常安裝和使用所必備的條件，除特別說明外，均由乙方提供或保障；

6.2.空間要求

就位搬運、安裝占地尺寸及放置環境要求；

6.3就位通道

按試驗箱外形尺寸能夠通過，須注意轉角、進門尺寸、電梯尺寸等特別節；

6.4樓層位置

針對樓上場地或地下空置的安裝現場，場地地麵承重要求≥300kg/m2；

6.5占地及周邊相關尺寸

A.設備周圍維護空間，按A：≥1500px B：≥1500px C: ≥3000px D: ≥ 1500px；


B.地麵平整，通風良好，不含易燃易爆腐蝕性氣體和粉塵；

6.6

試驗箱使用環境其他要求

環境溫度要求：0～40℃；

濕度要求：≤70％RH；

氣壓要求：86KPa～106KPa；

電磁環境：附近沒有強電磁輻射源；

6.7試驗箱安全存放條件

試驗箱不使用時，應保持試驗箱的儲存環境始終＞0℃；







七、配件清單

名稱

品牌

產地

定製工藝

伺服電機

定製

東莞

台灣台達係統

觸摸屏

威綸

深圳

7寸

絲杆

一諾

東莞


控製器

定製

深圳


交流接觸器

正泰

浙江


漏電開關

正泰

浙江


防爆箱

定製

東莞

精密焊接

法碼

定製

東莞

精密加工電鍍

電線

珠江

廣州
