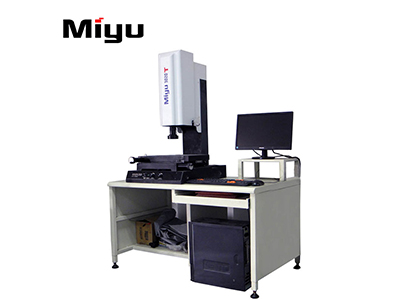

一、影像測量儀機構及應用特點：

1、整機機構：采用天然大理石平板底座工作台、懸臂式機構。設備精度穩定、環境適應性強、整機儀器堅固不易變形，人性化操作機構設計、結實簡潔大方、測量軟件功能強大而且操作簡單。

2、機構運動：該測量儀為三軸手動控製，配高標準高精密光杆、FUJIE高精密研磨導軌，配專業測量軟件進行測量。

3、非接觸式測量自動儀器優點：避免由原始的人為檢測方式所引起的“被測工件”產生人為誤差，並且可避免因人為檢測導致被測工件造成的二次損害，確保被測工件產品的質量穩定性和標準一致性。可數倍的提高生產過程檢測效率，提前發現並控製生產過程的不良品率，同時降低部份人工檢測成本，提高產品出貨及時率。

4、儀器適用範圍：該測量儀器可適用於各種較大型、加工精度要求高的精密金屬衝壓板材、塑料、絲印網板、亞克力板、LCP膠片、PCB板、LCDTFT、玻璃蓋板、TP、超大型液晶顯示器邊框等等尺寸精度檢測，且適用於逆向工程平麵研發、設計、繪圖編輯、實驗檢驗室等所需二維、三維檢測等輔助測量行業。

5、儀器主功能配置：該儀器是配合專用影像測量軟件、高清彩色索尼芯片 CCD、高分辨0.7-4.5倍（特定變倍定倍卡位高分辨光學鏡頭）、特定專用電腦、液晶顯示器、鍵盤、鼠標

（選配件）、數字化測量。

6、儀器整體優點：

A、適用於品種多、尺寸複雜、精度要求較高、其效果更加方便快捷，提高檢測測量效率。

B、該儀器影像功能處理優點有：自動去除毛邊、毛刺功能、自動生成測量報表、檢測結果統計並可連接打印機等功能，適應行業範圍廣。

7、成本的節省：可實現一機多功能，為用戶大大減少重複購置檢測儀器的成本開支，同時節約人工成本開支及重複購置檢測儀器的使用占地空間。可以滿足用戶企業將來更大發展需求，以及產品檢測工作的迅速擴展需求，並為使用者產品做好質量保障打好基礎。

二、技術參數：

三、配置清單：

四．計算機配置：

伍﹑售後服務

A、設備在售後12個月內免費培訓、維修，並對客戶方的操作人員進行技術培訓直至操作人員能夠熟練單獨操作儀器。

B、如果是人為的損壞或自然災害損壞故障，則不在免費維修範圍內。人為或是自然災害所引起故障，我司則要按被損壞的部件的價格來收取一定工本費用。

C、免費服務期過後以後的儀器維修服務費用收取：是按照乙方所派人員到達甲方現場後，視儀器發生的問題情況所產生的相應工本費用（如：校正、補償、調試等費用），如有零配件損壞需更換，將按配件收費標準收取成本費。

D、公司在接到所產生的使用者的電話後在2小時內回複客戶，第一時間處理所發問題。

附：儀器軟件功能介紹

1．能直接測量12種2D元素(點、線、圓、弧、矩形、槽形、環形、開曲線、閉曲線、圓柱、圓錐、球、平麵)

能測量曲線的周長、麵積、直徑等、采用NURBS曲線擬合算法，比其他曲線擬合算法更接近真實數據

可以通過影像測量三維元素

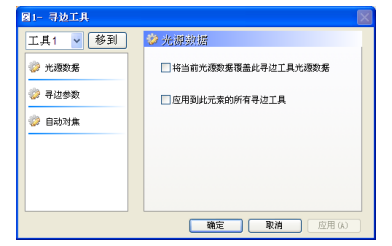

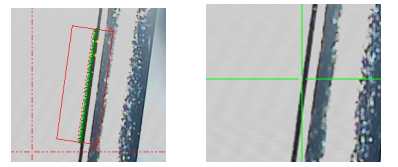

2． 測量方法多樣，共有自動尋邊，分段自動尋邊、鼠標屏幕直接取點、十字線取點、臨近采點、對比、采尖點、輪廓采點、探針采點、激光采點等方法

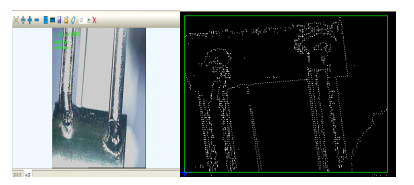

3．超強尋邊算法，確保采樣點精確度，及采樣穩定性

自動像素校正，無需頻繁移動，一鍵可自動像素校正

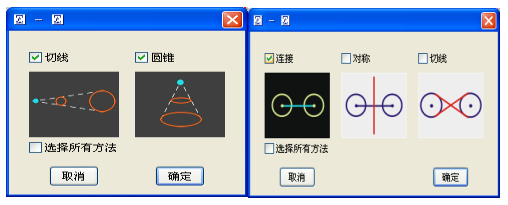

4．元素構造

元素構造功能槍法，提供多種方法，平移、旋轉、提取、組合、平行、垂直、鏡像、對稱、相交、相切構造元素

元素構造使得用戶可以輕鬆應付一些難以測量的元素，從而提高工作效率

構造的過程為選取參與構造的元素->選擇結果元素，簡單明了。用圖示的方式提供構造方式的選擇

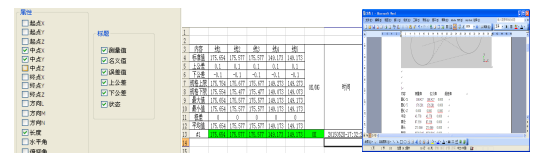

5．報表功能豐富

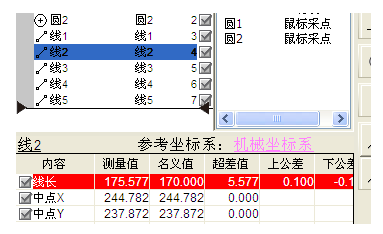

6．超差紅色警示

如果測量結果超差，可以顯示哪一個元素超差，並可以顯示哪一項超差，導出的EXCEL同樣可以提示哪項超差

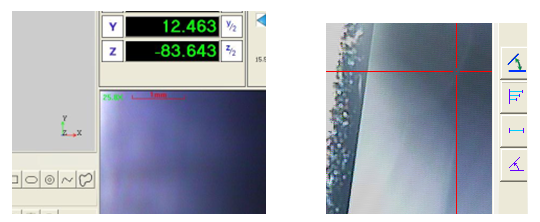

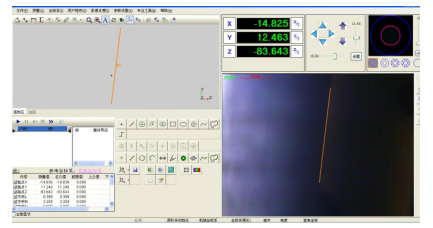

7．影像窗口功能豐富

可以顯示視頻放大倍率和比例尺， 可以做簡單的距離和角度測量

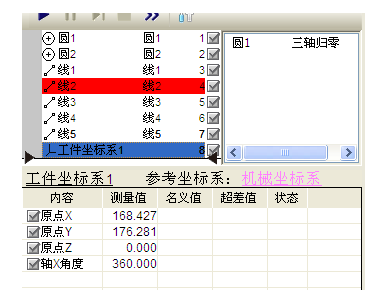

8．坐標係功能豐富

可根據實際情況建立多重坐標係，可方便自由切換各坐標係下的數據，能方便實現直角坐標係和極坐標係之間的轉換，能實現各種不同坐標係的保存與呼出，能顯示不同的坐標係模式

9．程序的編輯與修改非常方便

可方便修改程序的光源數據、運動數據、對焦數據、程序的位置、測量的高度等數據，並可用新元素替代舊有元素

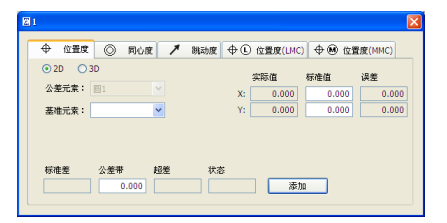

10．豐富的公差功能

提供多種尺寸和形位公差計算。並可計算二維和三維公差。例如圓度、圓柱度、直線度、平麵度等形狀公差，還有位置度、平行度、垂直度、傾斜度、同心度、跳動等公差

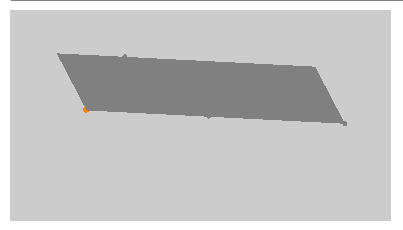

11．自動對焦及影像三維測量功能

軟件擁有高速高精度影響對焦功能，高倍下對焦重複性可達3um(標準器表麵)

可以通過對焦測量高度和平麵度

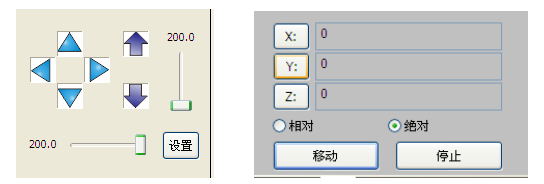

12．運動控製模式豐富

可通過操縱杆控製、軟件運動界麵控製、移動對話框控製、鼠標影像區拖動、鼠標圖形區移到此處、鼠標圖像區移到此處，移到元素中心等方式控製

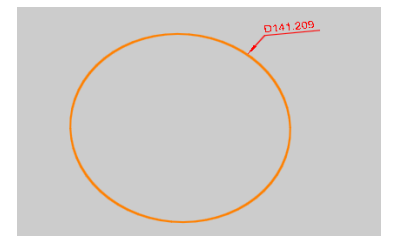

13．強大的標注功能

提供多種標注類型，如距離、角度、X距離、Y距離、半徑、直徑、弧長等

標注可以在標注完成後修改位置

可以自動標注

用戶程序運行結束後標注依然存在

14．地圖導航功能、掃描功能及輪廓跟蹤功能

軟件提供強大的導航功能，可以通過指定起點和終點對整個地圖進行掃描，還可將外部傳感器拍攝的圖片導入進行導航

掃描功能可以用於逆向功能，可以指定掃描的起點和終點，特殊設計的算法，可以過濾雜點，提高掃描的準確度和實用性

輪廓跟蹤可以對開放的或封閉的圖形進行輪廓跟蹤，從而得到感興趣的輪廓。可對輪廓設定掃描點數，軟件自動計算掃描間距
